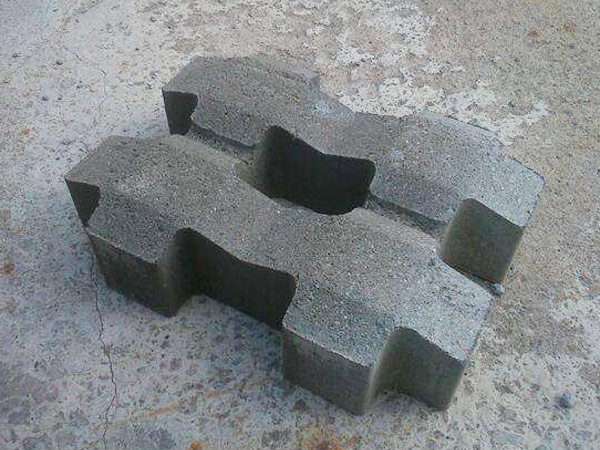

河道磚的耐酸堿性能測試需通過標準化實驗評估其抵抗化學(xué)腐蝕的能力，具體流程如下：

一、測試原理

河道磚多由混凝土或陶瓷材料制成，耐酸堿性與其材料成分（如水泥、骨料、添加劑）及密實度相關(guān)。測試通過模擬酸堿環(huán)境，觀察材料質(zhì)量、強度及結(jié)構(gòu)的變化，判定其抗腐蝕能力。

二、測試步驟

1. 樣本制備

選取同批次河道磚，切割成標準尺寸（如50×50×50mm），表面清潔后烘干至恒重，記錄初始質(zhì)量（m?）和抗壓強度（R?）。

2. 酸堿浸泡實驗

- 酸液處理：配置pH=1的硫酸或鹽酸溶液（模擬強酸環(huán)境），將樣本完全浸沒，恒溫25℃±2℃靜置28天。

- 堿液處理：配置pH=13的（模擬強堿環(huán)境），同步進行浸泡。

- 對照組置于清水浸泡，用于對比分析。

3. 性能檢測

- 質(zhì)量損失率：浸泡后清洗樣本，烘干稱重（m?），計算損失率：[(m?-m?)/m?]×100%；

- 強度保留率：測試浸泡后抗壓強度（R?），計算保留率：(R?/R?)×100%；

- 表觀變化：觀察表面是否開裂、粉化或剝落，拍照記錄；

- 微觀分析：通過掃描電鏡（SEM）觀察孔隙結(jié)構(gòu)變化，XRD分析物相組成是否改變。

三、評價標準

依據(jù)GB/T 3810.13-2016（陶瓷磚耐化學(xué)腐蝕測試）或ASTM C267-2020（混凝土耐化學(xué)性標準）：

- 優(yōu)級：質(zhì)量損失率≤3%，強度保留率≥85%，無顯著結(jié)構(gòu)破壞；

- 合格級：質(zhì)量損失率≤5%，強度保留率≥75%；

- 不合格：出現(xiàn)崩解、強度喪失超過25%。

四、注意事項

1. 測試溶液需定期更換以保持濃度穩(wěn)定；

2. 模擬實際環(huán)境時，可調(diào)整pH值或延長浸泡時間（如90天）；

3. 若用于工業(yè)污染河道，建議增加重金屬離子混合溶液測試。

通過上述測試，可科學(xué)評估河道磚在復(fù)雜化學(xué)環(huán)境下的耐久性，為工程選材提供依據(jù)。實際應(yīng)用中需結(jié)合水文數(shù)據(jù)定制化設(shè)計測試方案。
